Das 60m-Messbakensystem (entwickelt vom Radio Club Sursee HB9AW)

Status:

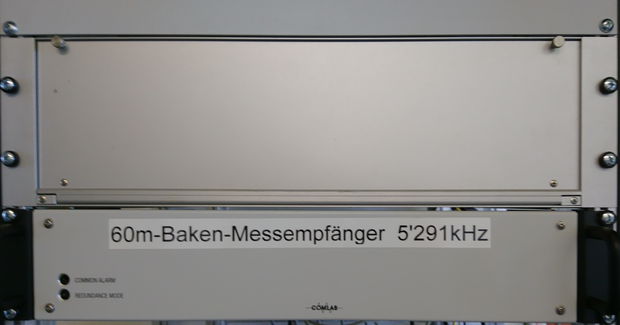

Die USKA Sektion Bern nimmt am 60m-Messbakensystem des Radioamateurclubs HB9AW teil. Zu diesem Zweck wird im Shack in Münchenbuchsee ein spezieller Messempfänger mit Antenne installiert. Die Messresultate werden umgehend über das Internet in den Messrechner von HB9AW eingespeist.

Zweck: Es sollen die Ausbreitungsbedingungen im 60m-Band in der Schweiz erforscht werden.

Angaben zum Sender:

- Frequenz: 5'291kHz
- Leistung : 10W ERP
- Antenne: Steilstrahler, Dipol mit 3 Reflektoren
- Standort: Sursee LU
- QTH Locator: JN47BE
- Modulationsart: A1
- Sendeplan: Zur vollen Stunde und dann jeweils alle 5 Minuten

- Sendeprogramm: 1. Minute:

Zuerst kommt das Rufzeichen in Telegraphie (HB9AW) 10W,
dann 2 Sekunden Träger mit 10Watt, 40dBm
dann 2 Sekunden Träger mit 5 Watt, 37dBm
dann 2 Sekunden Träger mit 1 Watt, 30dBm
dann 2 Sekunden Träger mit 100mW, 20dBm
dann 2 Sekunden Träger mit 10mW, 10dBm

- Sendeprogramm: 2. Minute:

1 Minute Träger mit 10 Watt

Dann 3 Minuten Pause. Nun beginnt das Ablaufprogramm von neuem.
Gemessen wird in der 2. Minute der Empfangspegel und in der 3. Minute der Geräuschpegel
Aus den Messdaten wird dann der jeweilige Geräuschabstand errechnet.

Angaben zur Empfangsanlage:

- Frequenz: 5'291kHz
- Standort: Shack von HB9F in Münchenbuchsee
- QTH Locator: JN37RA
- Magnetloopantenne abgestimmt
- Bandbreite der Antenne: 60kHz (Angaben des Herstellers)

- Funktionsbeschreibung
- Messungen am Prototypen

Achtung! Zur Zeit kein Internetanschluss!

Tagesplot der Station von HB9F in Münchenbuchsee
